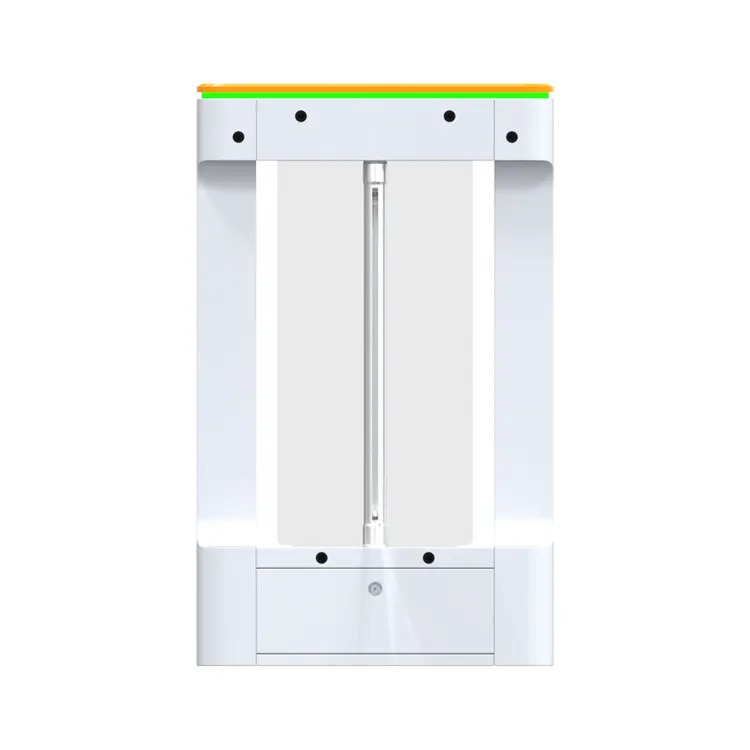

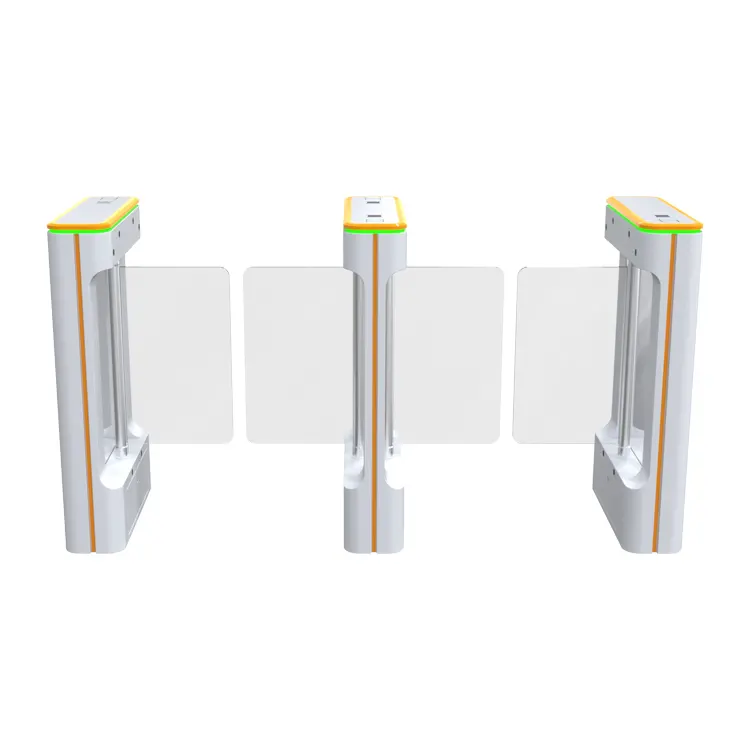

Tourniquet à porte battante compact

• Contrôle d’accès bidirectionnel: Permet l’entrée et la sortie dans les deux sens. Prend en charge plusieurs modes d’accès et types d’utilisateurs.
• Fonctionnement à rotation motorisée: La porte s’ouvre et se ferme en douceur grâce à un mécanisme moteur silencieux.
• Conception compacte: Un corps fin s’adapte à des espaces étroits sans compromettre la fonctionnalité.
• Largeur de passage personnalisable: S’adapte pour correspondre au fauteuil roulant, promeneur, et besoins en accessibilité des bagages (typiquement 600–900 mm).
• Méthodes d’authentification multiples: Prend en charge la RFID, Codes QR, empreinte digitale, Reconnaissance faciale, et l’accès aux applications mobiles.
• Protection anti-collage et anti-pincement: Les capteurs détectent les traînées non autorisées et préviennent les blessures lors du déplacement de la porte.
• Libération d’urgence sans faille: La porte s’ouvre automatiquement lors d’une coupure de courant ou d’une alarme incendie pour une évacuation en toute sécurité.
• Clignotants LED et invitations audio: Un retour visuel et audio clair guide les utilisateurs pendant l’accès.
• Débit rapide: Traite 25 à 40 personnes par minute, selon la configuration.
• Durable Construction: Construit avec un boîtier en acier inoxydable ou aluminium et des bras oscillants renforcés.
• Modèles d’intérieur et d’extérieur disponibles: Les versions optionnelles IP54–IP65 résistantes aux intempéries conviennent à divers environnements.
• Intégration facile: Fonctionne avec le contrôle d’accès tiers, Billetterie, et systèmes de présence horaire.

1. Préparation du site

• Confirmez la disposition et les dimensions de la porte sur place.

• Assurez-vous que le sol est plat et solide (De préférence en béton).

• Marquez les points d’installation exacts à l’aide du gabarit de plaque de base fourni.

2. Câblage et installation électrique

• Posez des câbles d’alimentation et de communication (Courant alternatif et lignes de contrôle) À travers des conduits préinstallés.

• Réservez une longueur de câble supplémentaire pour le câblage interne.

• Vérifier que les types de câbles et la tension correspondent aux exigences techniques de la grille.

3. Réparer le corps du tourniquet

• Positionner le corps de la porte précisément au-dessus des points marqués.

• Percer des trous d’ancrage et installer des boulons de dilatation.

• Fixez la porte à l’aide de vis d’ancrage pour assurer la stabilité et l’alignement.

4. Câblage interne

• Ouvrez le panneau supérieur ou latéral du tourniquet pour accéder aux bornes internes du câblage.

• Connectez l’alimentation (AC 100–240V) vers le contrôleur.

• Fil dans le système de contrôle d’accès (Par exemple,, Lecteur RFID, Module biométrique).

• Assurez les lignes de communication (RS485/TCP-IP) sont correctement connectés.

5. Essais fonctionnels

• Allumez les voyants de la porte et de contrôle, Mouvement moteur, et la réaction des lecteurs.

• Tester les directions d’entrée et de sortie.

• Confirmez l’anti-pincement, Libération d’urgence, et l’alignement des capteurs fonctionnent correctement.

6. Intégration du contrôle d’accès

• Installer des dispositifs de contrôle d’accès externes (s’il n’est pas intégré).

• Configurez les autorisations d’accès et les signaux d’ouverture/fermeture.

• Connectez-vous avec un logiciel de contrôle central ou un contrôleur autonome.

7. Sécurité & Contrôles d’urgence

• Simulez une panne de courant ou une alarme incendie pour vérifier la sécurité (Ouverture automatique) fonction.

• Vérifier la précision des capteurs et la détection des passages.

• Assurez-vous que les indicateurs LED et les alarmes répondent correctement.

8. Ajustement final & Commande

• Ajustez la tension du bras oscillant et le temps de délai selon les besoins.

• Calibrer la direction du passage, vitesse, et les prompts utilisateurs.

• Fermez tous les couvercles et nettoyez la surface du tourniquet.

✅ Note: Suivez toujours le manuel d’installation et respectez les codes électriques et de sécurité locaux. Une installation incorrecte peut affecter la performance de la porte ou la validité de la garantie.

🚪 Utilisation et fonctionnement

Le tourniquet compact à porte battante offre un contrôle piéton fluide et intelligent pour divers scénarios. Aspects clés inclus:

• Modes d’accès: Prend en charge plusieurs méthodes d’authentification: RFID, empreinte digitale, Reconnaissance faciale, Code QR, ou application mobile. Vous pouvez configurer séparément les directions d’entrée et de sortie.

• Logique du passage: Une fois qu’une qualification valide est présentée, La porte s’ouvre automatiquement. Il se réinitialise si aucun passage n’a lieu dans le temps imparti.

• Caractéristiques de sécurité: La porte arrête le mouvement lorsqu’un obstacle est détecté. En cas de coupure de courant ou d’alarme incendie, Il s’ouvre automatiquement pour l’évacuation d’urgence.

• Retour des utilisateurs: Les indicateurs LED et les invites audio optionnelles guident les utilisateurs à travers les étapes d’accès. Les indices visuels montrent clairement la direction et le statut.

• Entretien & Nettoyage: Nettoyez régulièrement les capteurs et les bras oscillants. Vérifiez les mises à jour du firmware ou l’usure des pièces mécaniques. Empêchez la poussière ou l’humidité d’entrer dans le meuble.

Avant de commencer l’installation ou le câblage, Veillez à débrancher l’alimentation pour éviter le risque de choc électrique ou d’endommager les composants internes. L’appareil ne doit pas être utilisé dans des environnements à haute température, Humidité excessive, ou une forte interférence électromagnétique, car ces conditions peuvent affecter ses performances et sa longévité.

Assurer un fonctionnement stable, Inspectez régulièrement l’état de fonctionnement des composants clés tels que le lecteur de cartes et la serrure électrique. Faites attention à la rapidité de réaction et aux comportements anormaux pour détecter rapidement les problèmes potentiels.

Si l’appareil dysfonctionne, N’essayez pas de le démonter ou de le réparer vous-même. Contactez du personnel technique qualifié pour effectuer l’inspection et la maintenance, afin d’éviter d’autres dommages ou risques pour la sécurité.

1. Que se passe-t-il avec la grille lors d’une panne de courant?

En cas de coupure de courant ou de signal d’urgence (comme une alarme incendie), La porte battante se déverrouille et s’ouvre automatiquement pour permettre un passage libre, Assurer une évacuation en toute sécurité.

2. Le tourniquet peut-il s’intégrer aux systèmes de contrôle d’accès existants?

Oui. La porte pivotante supporte l’intégration avec la plupart des plateformes de contrôle d’accès utilisant des interfaces standard telles que RS485, TCP/IP, et des contacts secs. Il fonctionne également avec la RFID, empreinte digitale, Reconnaissance faciale, et systèmes de codes QR.

3. La porte est-elle adaptée à un usage extérieur ??

L’installation extérieure est possible grâce à l’étanche aux intempéries (IP54 ou IP65) Version. Pour de meilleurs résultats, Nous recommandons de placer la barrière sous une canopée ou un endroit abrité pour la protéger de la pluie directe et du soleil.

4. Quelle est la largeur typique du passage et peut-elle être personnalisée?

La largeur standard du passage est 600 mm. Toutefois, il peut être personnalisé jusqu’à 900 mm pour accueillir des fauteuils roulants, Poussettes, ou des objets plus larges, selon le modèle.

5. À quelle fréquence la porte nécessite-t-elle un entretien?

Le système est conçu pour un entretien faible. Nous recommandons de vérifier les capteurs, Mouvement du bras oscillant, et la réponse au contrôle d’accès chaque 3 À 6 mois pour garantir une performance optimale.
