Porte de tourniquet extérieur: Types, Spécifications, Environnements, et Guide d’installation

Un portail de tourniquet extérieur fait face à des conditions qu’un modèle intérieur n’a jamais été conçu pour supporter — la pluie directe, Extrêmes de température, Poussière en suspension dans l’air, Exposition aux UV, Air salé, et les charges physiques provenant des débris causés par les intempéries. Spécifier la mauvaise porte pour une position extérieure ne signifie pas que la porte est en panne immédiatement. Cela signifie qu’il se dégrade progressivement par corrosion, Pénétration d’humidité électronique, et la dégradation des joints — généralement après l’expiration de la garantie et bien après que le coût d’installation ait été payé.

Ce guide explique quels types de portails extérieurs à tourniquets existent, quelles spécifications ils doivent par environnement, et comment les installer correctement pour qu’ils durent la durée de vie prévue.

Qu’est-ce qui différencie un portail de tourniquet extérieur d’un modèle intérieur

Les différences entre un portail intérieur et un véritable portail extérieur sont mesurables sur cinq paramètres spécifiques:

1. Classification de protection contre l’entrée IP
Les portails intérieurs portent généralement l’IP44 (Étanchée contre les éclaboussures, Protégé par les particules). Un portaclic extérieur nécessite au minimum IP65 pour une exposition directe à la pluie — totalement étanche à la poussière, Résistante au jet d’eau dans toutes les directions. Pour les environnements côtiers situés dans un rayon de 1 km de la mer, IP65 plus l’acier inoxydable SUS316 est la bonne spécification — IP65 scelle l’électronique, SUS316 protège la structure de l’armoire contre la corrosion par chlorure.

2. Matériau et grade de l’armoire
Le SUS304 à 1,5 mm de soudure complète est la norme commerciale en extérieur. SUS201 — souvent utilisé à moindre coût "inox" Portails — corrode en 12 à 24 mois en position extérieure exposée à l’humidité et aux produits chimiques de nettoyage. Pour les environnements côtiers et chimiquement agressifs, Le SUS316 est obligatoire.

3. Plage de température de fonctionnement
Portails intérieurs standards: 0°C à 50°C. Un portaclic extérieur doit avoir un minimum de -20°C à 60°C. Pour les climats hivernaux sous zéro, Un compartiment électronique chauffant et un mécanisme d’entraînement chauffé empêchent les pannes au démarrage à froid et la formation de glace dans le mécanisme.

4. Étanchéité du mécanisme d’entraînement
Le point de pivot du bras, Charnière de panneau, ou la fente de rétraction de l’aile — là où la barrière sort de l’armoire — est le point d’entrée d’eau le plus vulnérable. Un tourniquet extérieur utilise des ensembles de roulements scellés à tous les points de passage du mécanisme, avec des joints doubles couches et des canaux de drainage pour détourner l’eau de la cavité électronique.

5. Résistance aux UV
La lumière directe du soleil dégrade les composants polymères non protégés — lentilles capteurs, Caches indicateurs, et des joints — dans les 12 à 18 mois dans des environnements à forte intensité UV. Un portacarte extérieur utilise des composants polymères stabilisés UV et un revêtement en poudre ou une finition en inox brossé qui ne se dégrade pas sous une exposition prolongée au soleil.

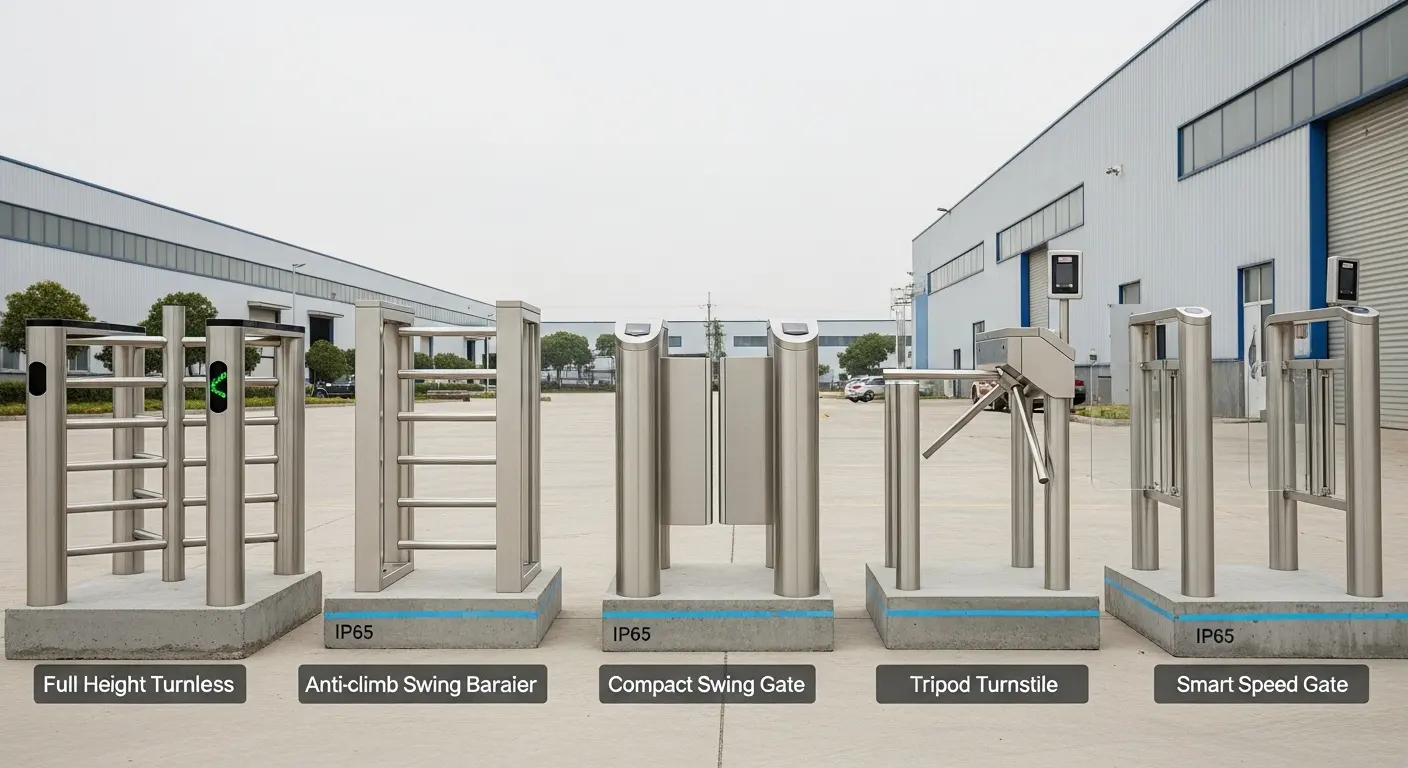

Types de portails extérieurs et leur emplacement

Tous les types de portails ne sont pas disponibles en configuration homologuée extérieure, et celles qui le sont diffèrent significativement par la complexité du scellement et l’adéquation au déploiement:

Portail extérieur pleine hauteur

La porte de tourniquets extérieure la plus couramment spécifiée pour les périmètres extérieurs à haute sécurité. Construction du sol au plafond (2,100–2 300 mm) Élimine la déviation par escalade. La conception du canal fermé signifie que seuls les points de pivot du bras rotatif nécessitent un étanchéité extérieure — l’électronique reste dans une cavité de base scellée, protégée de toute exposition directe.

UnPortail à tourniquet pleine hauteur en configuration extérieure, les points d’accès périmétriques industriels conviennent, Portails d’entrée sur le chantier, Périmètres extérieurs de la prison, Accès à la centrale électrique, et les couloirs d’entrée dans les stades — tout environnement où la sécurité physique maximale combinée à une résistance totale aux intempéries est la principale exigence.

Pour les déploiements en climat froid, un tourniquet extérieur pleine hauteur avec une baie électronique chauffante et une certification IP65 gère les variations de température de -30°C à 50°C — le mécanisme du bras fonctionne librement en dessous de zéro car le boîtier empêche l’accumulation de glace aux points de pivot.

Barrière de balancement extérieure anti-escalade

Pour les périmètres extérieurs à sécurité moyenne, où le matériel de taille complète n’est pas spécifié mais où les barrières standard à hauteur de taille présentent un risque de franchissement, anPorte de barrière oscillante anti-montée en configuration IP65, le panneau barrière est élevé à 1 800 mm — éliminant l’espace de contournement physique sans adopter le profil de hauteur complet.

La barrière latérale anti-escalade extérieure adapte les périmètres de l’école, Limites du campus universitaire, Bords des installations de recherche, et des points d’accès communautaires où le niveau de sécurité se situe entre une barrière standard à hauteur de taille et une barrière périmétrique pleine hauteur. De plus,, le format de barrière oscillante offre une accessibilité ADA à large voie, que les barrières périmétriques de pleine hauteur ne peuvent souvent pas égaler dans une seule unité.

Tourniquet compact extérieur à porte battante

Pour les postes extérieurs avec espace au sol limité — une entrée secondaire dans un bâtiment, un point d’accès sur le toit, ou un espace entre deux ailes de bâtiments — unTourniquet à portail battant compact en configuration IP54, il offre une fonctionnalité complète de barrière de rotation dans une empreinte réduite dans l’enceinte de l’armoire, Ce qui permet d’installer une porte de contrôle d’accès extérieure dans des endroits où une armoire barrière pivotante de taille standard ne s’adapte pas physiquement.

Porte de vitesse intelligente extérieure

Les vannes de vitesse standard sont réservées à l’intérieur (IP44). Un véritable espace de plein airTourniquet Smart Speed Gate en configuration IP54 ou IP65, il utilise un emplacement de panneau doublement scellé en haut de la colonne, Conduits de drainage à la base de la colonne, et des ensembles de roulements scellés au mécanisme de rétraction des panneaux — permettant un positionnement couvert semi-extérieur dans les vestibules d’entrée des bâtiments, Chemins couverts, et des entrées de bâtiments civiques protégées par la canopée.

Tourniquet à portail coulissant en verre

Pour un contrôle d’entrée extérieur haut de gamme dans les bâtiments commerciaux ou civiques modernes, unTourniquet de porte coulissante en verre offre une esthétique architecturale de panneau en verre dans un mécanisme coulissant qui évite l’espace d’arc oscillant nécessaire à une barrière pivotante. En configuration extérieure IP54, Les combinaisons coulissantes couvraient les entrées du hall, Points d’accès à l’atrium, et les entrées de bureaux haut de gamme où l’apparence de conception et la protection contre les intempéries ont toutes deux un poids de projet.

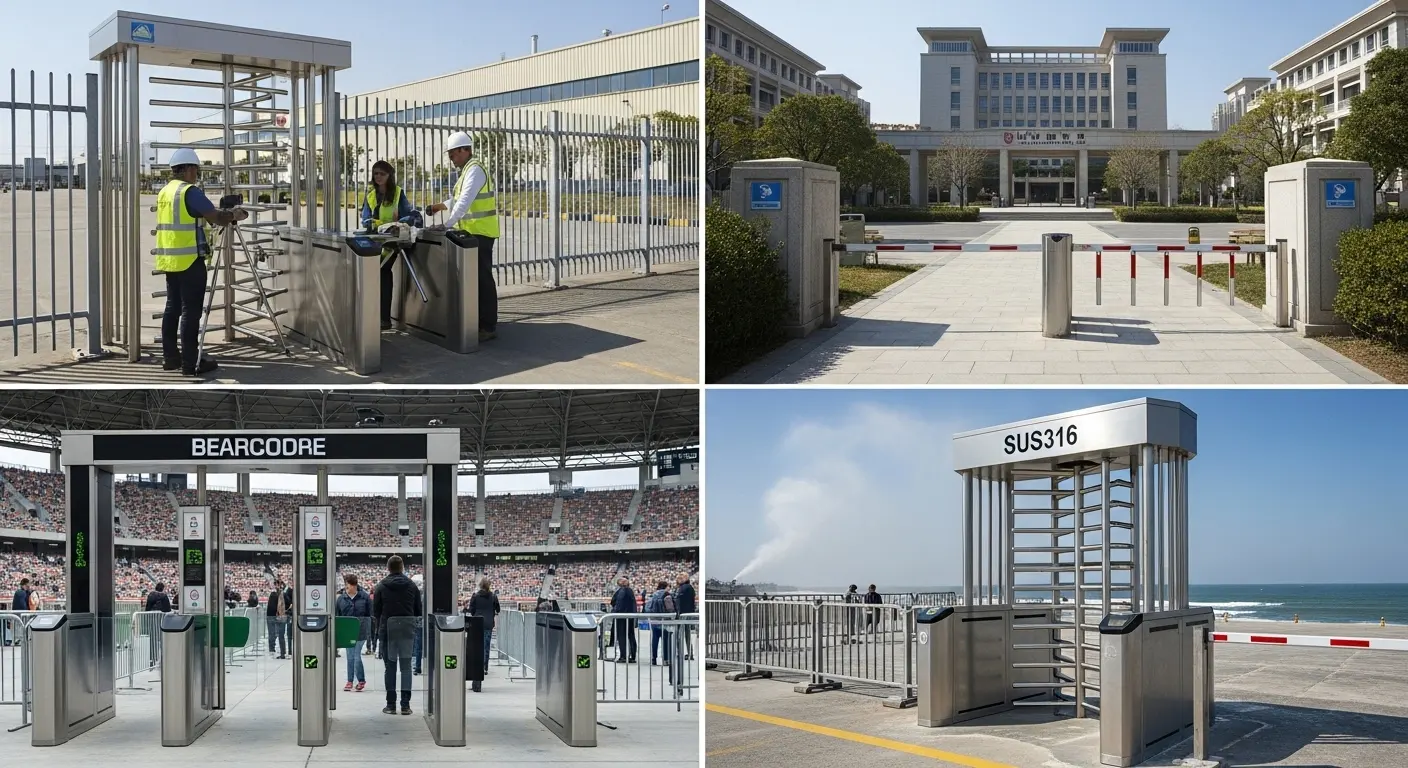

Porte de tourniquets extérieur par environnement de déploiement

Différents environnements extérieurs imposent des exigences différentes — et la bonne spécification de porte varie considérablement selon le site:

Périmètres industriels et industriels

Les exigences principales: Protection contre la poussière et l’eau IP65, Construction SUS304 en soudure complète à 1,5 mm , Moteur brushless pour une durée de vie de 3 à 5 millions de cycles, Lecteur RFID UHF longue portée pour les travailleurs portant des EPI, et libération d’urgence sécurisée connectée au système d’alarme incendie du site.

Le trépied extérieur et les portails de tourniquets pleine hauteur sont la norme sur les périmètres des usines — trépied pour les voies d’accès générales des travailleurs, Pleine hauteur pour l’accès à la zone restreinte le long des voies générales.

Périmètres du campus et de l’université

Les campus universitaires ont généralement besoin d’un portail extérieur qui équilibre sécurité et accessibilité — de larges voies pour l’accès en fauteuil roulant et vélo le long des voies piétonnes standard, Options de codes-barres ou de certification RFID pour les cartes d’identité étudiantes ou les passes journalières avec code QR, et une esthétique adaptée à l’environnement architectural du campus.

Pour un point de contrôle périmétrique piétonnier du campus, lePorte de contrôle d’accès du campus en configuration extérieure IP65, il satisfait toutes ces exigences — options de lecteur multi-accréditations, Accessibilité ADA à large voie, finition brossée SUS304, et libération d’urgence infaillible — dans une seule unité homologuée extérieure adaptée aux découvertes ouvertes, Environnement du campus axé sur les piétons.

Stades et lieux d’événements

Les lieux extérieurs nécessitent des portails à tourniquets extérieurs à haut débit qui traitent de grands volumes de visiteurs en une courte fenêtre pré-événement, gérer la lecture de codes-barres ou de tickets QR dans des conditions d’éclairage variées (y compris la lumière directe du soleil), et survivre au lavage du nettoyage post-événement.

UnPorte de tourniquet à code-barres en configuration IP65 extérieure, il répond aux trois exigences — le lecteur de codes-barres utilise un balayage infrarouge qui fonctionne en plein soleil sans interférence d’éblouissement, le meuble résiste au nettoyage post-événement par tuyau à IP65, et le débit (30–40 ppm en mode contrôlé) gère efficacement les grandes affluents lorsque plusieurs voies fonctionnent en parallèle.

Bâtiments gouvernementaux et civiques

Les portails extérieurs de tourniquets publics destinés au public doivent équilibrer sécurité et accessibilité publique — des options de large voie conformes à l’ADA, Reconnaissance faciale ou compatibilité des accréditations RFID, Apparence architecturale épurée, et la résistance aux intempéries pour la région climatique du bâtiment.

Pour un déploiement intelligent à l’entrée dans un environnement chaud — une forte exposition aux UV, Sable et poussière, Températures atteignant des pics supérieurs à 50°C — leTourniquet de porte d’entrée intelligente au Qatar L’étude de cas démontre comment une porte d’entrée couverte en configuration IP54 avec des composants polymères stabilisés UV et une cavité électronique thermogérée fonctionne dans l’une des conditions extérieures les plus exigeantes au monde.

Sites côtiers et marins

L’environnement de portail de tourniquet extérieur le plus exigeant. Le chlorure d’air salin attaque le SUS304 aux joints de soudure et aux points de fixation dans les 2 à 5 ans. Sur ces sites, La construction du SUS316 remplace le SUS304 comme référence — aux côtés de l’étanchéité électronique IP65, Ensembles de roulements scellés, et traitement de passivation de tous les points de soudure extérieurs.

Installation de portail de tourniquets extérieurs: Les Non-Négociables

Respecter la bonne configuration de la porte n’est qu’une moitié du travail. Les installations extérieures échouent régulièrement car l’installation elle-même ne traite pas la gestion de base de l’eau — peu importe ce que la classification IP de la porte indique sur la fiche technique:

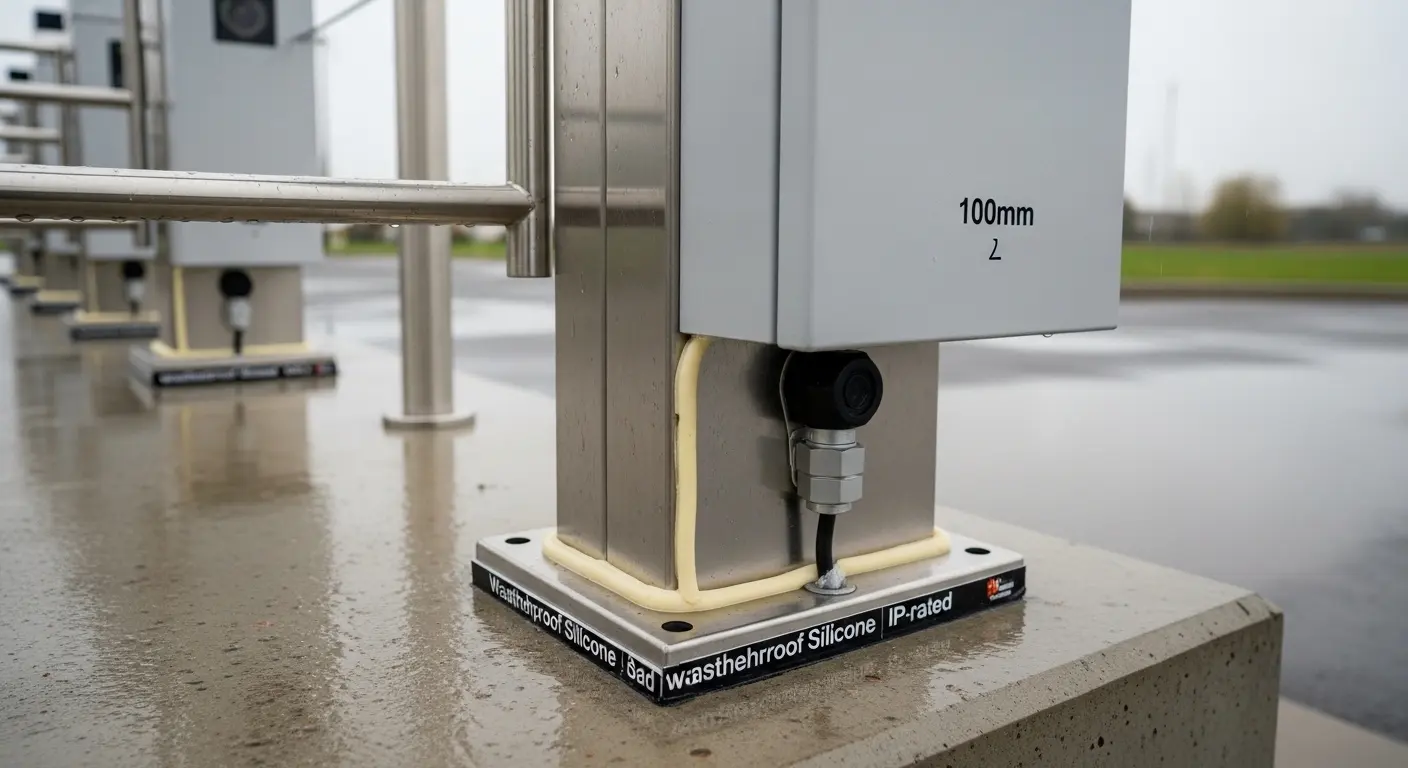

Hauteur de la base en béton
Construisez la base d’installation en béton à au moins 100 mm au-dessus du niveau d’accumulation d’eau le plus élevé prévu. Mesurez la profondeur réelle de l’eau stagnante après la pluviométrie typique la plus abondante du site — et non les données moyennes de précipitations. La bride de la base de la trappe doit franchir la ligne de flottaison en permanence.

Étanchéité silicone à l’interface armoire-base
Scellez tout le périmètre de la bride de la base de l’armoire au socle en béton avec du silicone imperméable — les quatre côtés, Appliqué en continu. Tout espace permet la réabsorption de l’eau sous l’action capillaire, contourner complètement le sceau IP par en dessous.

Prétenseurs à câbles classés IP à chaque point d’entrée
Chaque câble entrant ou sortant de l’armoire — alimentation électrique, Ligne de données, Câble lecteur RFID, sortie d’alarme — doit passer par un préne-étoile homologué IP spécifié en usine. Les trous percés sur le terrain sans étouffes réduisent la capacité IP installée en dessous de l’IP44, peu importe la propriété intellectuelle classée par la porte sur l’étiquette du produit.

Gestion de la condensation
Dans tout environnement avec une variation significative de température jour/nuit — désert, Continental, ou climats côtiers — la condensation se forme à l’intérieur de la cavité électronique même dans des grilles IP65 correctement scellées. Un paquet de gel de silice desséquant à l’intérieur de la cavité électronique, remplacé selon le calendrier annuel de maintenance, gère efficacement la condensation interne. Pour les climats sous zéro, Un chauffage d’usine à l’intérieur de la cavité électronique empêche la condensation induite par le gel au démarrage à froid.

Calendrier annuel d’entretien
Une porte de tourniquet extérieure nécessite des visites annuelles d’entretien pour couvrir: Inspection et remplacement des joints de joint lorsque la compression est perdue, Lubrification de l’ensemble de roulements à tous les points de pivot, Nettoyage des lentilles du capteur infrarouge (Les environnements extérieurs accumulent la poussière, Pollen, et des insectes sur les surfaces des lentilles), et test d’intégrité du joint IP après toute addition ou modification de câble.

Foire aux questions sur les portails extérieurs de tourniquets

Q: Quelle classification IP a besoin d’une porte de tourniquet extérieure?
Un: IP65 est le minimum pour un portabouret extérieur entièrement exposé recevant la pluie directe sous tous les angles. Cette classification offre une protection totale étanche à la poussière et une résistance aux jets d’eau venant de toutes les directions. IP54 est adéquat pour les positions semi-extérieures sous un auvent permanent qui empêche la pluie directe sur l’armoire. Pour les sites côtiers situés dans un rayon de 1 km de la mer, IP65 combiné à de l’acier inoxydable SUS316 est nécessaire — la classification IP protège l’électronique, tandis que le SUS316 protège le meuble contre la corrosion du chlorure d’air salin.

Q: Quels types de portails extérieurs sont disponibles?
Un: Les principaux types de portails homologués pour l’extérieur sont: Tourniquet pleine hauteur (les plus courants pour les périmètres à haute sécurité); Porte de barrière oscillante anti-montée (Périmètres extérieurs à sécurité moyenne); Porte pivotant compacte (Postes extérieurs limités en espace); Tourniquet trépied extérieur (Portes d’entrée des usines et de l’industrie); Portail de vitesse intelligent extérieur (Vestibules d’entrée couverts); et portail coulissant en verre (Entrées extérieures couvertes premium). Les modèles à pleine hauteur et trépied sont le plus souvent déployés en position extérieure entièrement exposée; Les modèles de porte de vitesse et de porte coulissante nécessitent généralement un auvent permanent.

Q: Un portapage intérieur standard peut-il être installé à l’extérieur ??
Un: Non — pas pour aucune position avec de la pluie directe, Forte humidité, Extrêmes de température, ou exposition aux UV. Une porte intérieure standard (IP44) On va subir une infiltration d’humidité électronique, Corrosion des armoires, et défaillance du joint dans les 12 à 18 mois en position extérieure directe. Pour toute installation en extérieur, la porte doit porter une certification IP65 d’un laboratoire d’essai indépendant accrédité — pas seulement une revendication marketing — ainsi qu’un matériau minimum d’armoire SUS304 et une plage de température de fonctionnement correspondant au climat du site.

Q: Quels systèmes de certification fonctionnent avec les portails à tourniquets extérieurs?
Un: Carte RFID, RFID UHF longue portée (pour les travailleurs industriels portant des EPI), Numérisation de code QR et de code-barres (pour les lieux d’événements et les déploiements sur les campus), Caméras à reconnaissance faciale avec compensation UV et éblouissement (pour des positions extérieures en plein soleil), et les identifiants NFC mobiles. Tout le matériel de lecteur d’accréditation doit avoir la même classification IP ou supérieure à celle de la porte elle-même — un lecteur RFID standard monté en position extérieure non scellée lâchera avant l’armoire de la porte.

Q: Comment empêcher qu’un portavent extérieur ne tombe en panne par des températures négatives?
Un: Spécifiez une porte avec un compartiment électronique chauffant installé en usine, Mécanisme d’entraînement chauffé (pour éviter la formation de glace au niveau du pivot du bras ou de la fente de rétraction du panneau), une température de fonctionnement minimale de -20°C (-35°C pour les climats extrêmement froids), et des joints flexibles basse température (Les joints en caoutchouc standards durcissent en dessous de -10°C et perdent leur efficacité d’étanchéité). Appliquez un contrôle d’hivernage chaque année avant la saison froide: Inspectez la flexibilité du joint, Confirmer le fonctionnement de l’élément chauffant, et dégager tout débris des canaux de drainage de base.
